混凝土密封固化剂地坪-产品中心>工业厂房 -包头环氧地坪|呼市环氧地坪|东胜环氧地坪|临河环氧地坪|乌海环氧地坪|集宁环氧地坪,欢迎访问内蒙古金盛环氧地坪工程有限公司15962901616

产品中心

PRODUCT CENTER

内蒙古金盛环氧地坪工程有限公司
咨询热线：15962901616
联系人：陶经理
邮箱：253060@qq.com

地址：内蒙古包头市九原区黄河大街

产品名称：混凝土密封固化剂地坪

产品概述:

24小时服务热线

15962901616

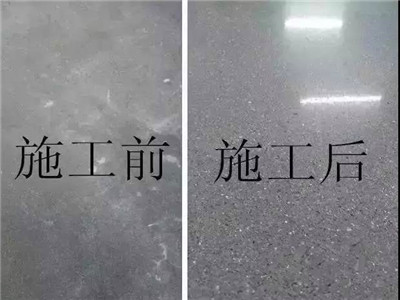

混凝土密封固化剂地坪

施工事项

1 混凝土地坪的准备

1.1 新地上：在地上抹光作业后，当保护进行至地上表面有必定强度时，即可施用朗正固化剂；

1.2 旧地上：任何时间都可以，但需求清洗晾干或表面用机器打磨过后运用。

2 朗正固化剂的施工留心事项

2.1 施工温度：1.7~57℃。当低于4℃时混凝土运用塑料彻底掩盖；

2.2 用量：机磨竣光地坪掩盖率为5M²/L；

2.3 施工东西：低压喷嘴、滚筒、毛刷或精巧柔软的硬毛刷；

2.4 施工次数：一次；

2.5 在朗正固化剂地上涂抹油漆或环氧涂料前，至少应单调7天。

3 施工规范

3.1 在新混凝土表面施工：

3.1.1 当混凝土表面终凝，并用清水进行地上保护至必定强度，在表面裂缝发生之前，当即施用朗正固化剂。用朗正固化剂坚持表面在湿润状态下30分钟；

3.1.2 当脚下觉得变滑稠时，用雾状水喷洒地上；

3.1.3 当脚下再度觉得朗正固化剂变滑稠时，用水彻底冲刷表面而且拭干以去除一切表面上的污渍及残留的朗正固化剂；

3.1.4 室外的混凝土地上，在30~40分钟后，不需求用水冲刷，但任何残留的朗正固化剂有必要拭去或扫除。

3.2 在经清洗或打磨处理后的旧混凝土面、耐磨骨料类地上或水磨石地上施工：

3.2.1 用朗正固化剂渗透整个表面，使整个表面在朗正固化剂湿润下维持30分钟；

3.2.2 如果在30~40分钟后大部分的朗正固化剂现已被表面所吸收，为了让剩下的朗正固化剂被彻底吸收，从低处和水坑扫走或拭去任何过剩的资料至其它处，或是从表面彻底清除掉；

3.2.3 如果在30~40分钟后大部分朗正固化剂仍留在表面，待地上变滑稠时，用清水彻底冲刷整个表面，而且彻底地拭干以除掉一切朗正固化剂残留物。

3.3 施工时间：1~3小时，施工结束地上单调即可行走。

3.4 特别混凝土地上施工：

3.4.1 轻质混凝土地上

轻质混凝土地上施用朗正固化剂需求采取特别的措施，以下几点填隙式施工技术仅供参考。

3.4.1.1 以5M²/L的用量喷洒、滚、刷表面的朗正固化剂。如有必要，用扫帚扫涂表面，防止小水坑的构成，使表面在2小时内变干；

3.4.1.2 以5M²/L的用量第2次喷洒、滚、刷表面的朗正固化剂，用扫帚扫涂表面，防止出现小水坑。在变干之前，不能有任何东西在表面行走；

3.4.1.3 5M²/2L的用量相当于混凝土地上2.5M²/L的掩盖率，单位面积用量比惯例量大1倍，多孔混凝土的单位面积用量会更高；

3.4.1.4 施工朗正固化剂的时间也非常要害。轻质混凝土在施工朗正固化剂前需求满足的保护。如果是新制混凝土，有必要看色彩，当出现灰色时，就可用朗正固化剂硬化了，这一般需求7天。

3.5 次级地上的施工

关于次级地上选用追加朗正固化剂的办法，也许是一个很好的补救办法。以下几个过程是追加运用朗正固化剂时有必要考虑的：

3.5.1 用好的清洗剂擦洗混凝土表面。彻底的清洗。表面不要有静水。如果是浸蚀性的擦洗混凝土表面，不要用太硬的刷子；

3.5.2 清洗之后，用上满足的朗正固化剂，这是由于考虑到混凝土表面会吸收许多进入的朗正固化剂；

3.5.3 对剩余的固诺进行擦洗；

3.5.4 混凝土表面可以风干，但不可以冲刷、碾滚；

3.5.5 1天后追加质料，重复2~4，不够再追加。用1天时间进行这些作业，直到混凝土不能再吸收过多的朗正固化剂中止（也就是让混凝土地坪尽可能的吸收朗正固化剂）。

3.6 骨料染色体系的混凝土地上：

一般混凝土浇筑后至少保护21天，等混凝土色彩熟化后再上朗正固化剂。但应留心以下几点：

3.6.1 有必要用PH>10的清洗剂彻底清洗地上，以使表面呈中性；

3.6.2 有必要用满足的水冲刷掉朗正固化剂的任何残余物；

3.6.3 不能让混凝土板块上的静水自行风干，而应该用真空吸尘器从速吸干。

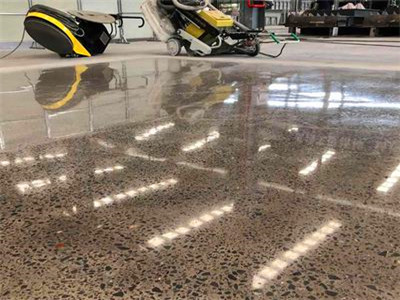

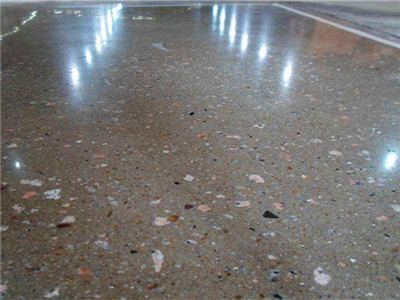

固化剂地坪

产品功用

1、前进耐磨性

• ASTM D-4060：样块磨刮200次，均匀改善百分比为39.1%；磨刮300次，均匀改善百分比为33.1%。

2、增加硬度

• ASTM C-39：7天后，经处理试样的抗压强度比未处理试样增强40％，28天后经处理试样增强38％。

3、前进抗压

• ASTM C-805：抗冲功用改善12%。

4、彻底防尘

• 处理2小时后，混凝土不发生尘埃。

5、摩擦系数 (亮光但不打滑)

• ASTM D-2047：静摩擦系数到达0.50以上。

6、抗渗防污

• 前进对常见液体，如芥末、机油、调味酱等的防渗性。

7、增强耐化学性

• 经处理后，大大前进了混凝土的抗化学功用。

8、增加结合力

• ASTM D-3359：与环氧树脂接合性增加17％，在有水汽的情况下，结合力增加28%；与聚胺酯的接合性不变。

9、更好保护

• ASTM C-309：在最重要的24小时熟化过程中，通过处理的混凝土样块比未经处理的混凝土样块保水能力高90％。

10、增强抗风化性

• 紫外线及喷水对处理过的试样没有不良的影响，能有用阻挠氯离子的通过。检验标明经处理过的地上，不会因暴露在电磁或水雾中受到影响。

内蒙古环氧地坪 包头环氧地坪呼市环氧地坪临河环氧地坪东胜环氧地坪
